水驅(qū)油藏采收率一般只有25-40%，大量探明的石油資源得不到有效開(kāi)采和利用，化學(xué)法采油是重要的提高采收率手段，可在水驅(qū)基礎(chǔ)上提高15-25%。部分水解聚丙烯酰胺和表面活性劑是化學(xué)法采油中用到的主要化學(xué)品，聚合物的作用是增加水相粘度，擴(kuò)大波及體積，表面活性劑的作用是降低油水界面張力，提高驅(qū)油效率，兩者通過(guò)協(xié)同作用實(shí)現(xiàn)提高采收率的目的。但是兩者在油層中吸附、水動(dòng)力滯留等方面的差異導(dǎo)致運(yùn)移速度不同，從而產(chǎn)生色譜分離，協(xié)同作用受到損失，影響驅(qū)油效果。將聚合物和表面活性劑合成到同一個(gè)分子上可以解決上述問(wèn)題。

為了解決上述問(wèn)題，提供了一種兩性聚合物，該聚合物可以克服現(xiàn)有技術(shù)中聚合物/表面活性劑二元體系的色譜分離效應(yīng)，提高石油采收率；大幅度降低油水界面張力，增加水相粘度；水溶性好，耐溫抗鹽性能好；還可以作為污水處理中絮凝劑應(yīng)用。

步驟一、稱取丙烯酰胺、丙烯酸、2-丙烯酰胺基-2-甲基丙磺酸鈉、烷基二烯丙基羥丙磺基甜菜堿，加入去離子水溶解，堿溶液調(diào)節(jié)pH至7-10；

步驟二、在40-80℃下通氮?dú)?-12min，加入引發(fā)劑，反應(yīng)2-5h，獲得產(chǎn)物；

步驟三、將產(chǎn)物用無(wú)水乙醇洗滌、粉碎、烘干，獲得兩性聚合物。

可選的，步驟一中，所述丙烯酰胺的質(zhì)量百分?jǐn)?shù)為60-80%、丙烯酸的質(zhì)量百分?jǐn)?shù)為18-38%、2-丙烯酰胺基-2-甲基丙磺酸鈉的質(zhì)量百分?jǐn)?shù)為2-10%、烷基二烯丙基羥丙磺基甜菜堿的質(zhì)量百分?jǐn)?shù)為0.3-1.0%；優(yōu)選的，為6.5-7.5：1.5-3.5：0.6-0.8：0.4-0.8。

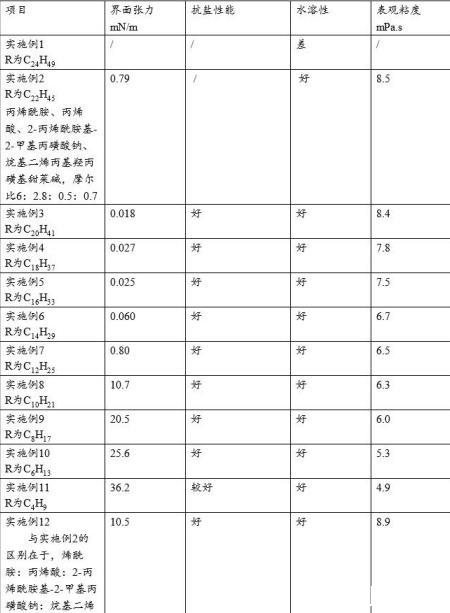

不同聚合物由于石油采集中，分別檢測(cè)其界面張力、溶解性能及抗鹽性；具體檢測(cè)方法如下：

水溶性：用目標(biāo)區(qū)塊注入水配制0.15%的聚合物溶液，在40℃、700rpm條件下攪拌，觀察并記錄完全溶解的時(shí)間，若2小時(shí)內(nèi)溶液均勻、無(wú)魚(yú)眼，則判定為溶解性好，否則溶解性差。

界面張力：用1%的NaCl溶液配制0.15%的聚合物溶液100 g，按照SY/T 5370—1999測(cè)定方法，在70℃下用旋轉(zhuǎn)滴界面張力儀測(cè)定界面張力。

抗鹽能力：配制含NaCl 1%、Ca2+

100mg/L的溶液，用此水配制0.15%聚合物溶液100g，測(cè)量其界面張力，若界面張力與未加Ca2+

的注入水配制溶液的界面張力保持在同一數(shù)量級(jí)，則判定抗鹽能力好，否則判定為抗鹽能力差。

表觀粘度：用1%的NaCl溶液配制0.15%的聚合物溶液，在70℃下用DV-III型旋轉(zhuǎn)粘度計(jì)、0#轉(zhuǎn)子測(cè)定表觀粘度。
