合作客戶/
拜耳公司 |
同濟(jì)大學(xué) |
聯(lián)合大學(xué) |
美國保潔 |
美國強(qiáng)生 |
瑞士羅氏 |
相關(guān)新聞Info
-
> 表面活性劑對環(huán)氧漿液的黏度、表面張力、接觸角、滲透性的影響（一）
> 界面張力γ、潤濕角θ與泥頁巖孔半徑r關(guān)系（二）
> 燒結(jié)礦致密化行為研究：不同堿度條件下熔體的表面張力、表觀黏度值（三）
> 數(shù)值模擬不同活性水的表面張力構(gòu)建噴霧降塵模型
> 芬蘭Kibron表面張力儀精準(zhǔn)測量不同微米尺度下異辛烷的表面張力
> 超低界面張力的體系的CDEA-12表面活性劑的復(fù)配及篩選
> 含氟杯芳烴雙咪唑季銨鹽化合物1形成的LB膜為H-聚集體
> 油藏環(huán)境中離子強(qiáng)度與類型、溫度對烷基苯磺酸鹽溶液油水界面張力的影響
> 植物油中N-酰基氨基酸表面活性劑的界面活性和聚集行為——摘要、簡介
> 超微量天平比普通電子天平“好”在哪？
推薦新聞Info
-
> 泡沫酸液表面張力調(diào)控與無機(jī)礦物溶蝕解堵特性研究（三）
> 泡沫酸液表面張力調(diào)控與無機(jī)礦物溶蝕解堵特性研究（二）
> 泡沫酸液表面張力調(diào)控與無機(jī)礦物溶蝕解堵特性研究（一）
> 烷基化碳量子點(diǎn)表面活性劑合成改性、表面張力、穩(wěn)泡及乳化性能（三）
> 烷基化碳量子點(diǎn)表面活性劑合成改性、表面張力、穩(wěn)泡及乳化性能（二）
> 烷基化碳量子點(diǎn)表面活性劑合成改性、表面張力、穩(wěn)泡及乳化性能（一）
> pH調(diào)控豬血漿蛋白納米顆粒的界面吸附行為與乳液穩(wěn)定機(jī)制（五）
> pH調(diào)控豬血漿蛋白納米顆粒的界面吸附行為與乳液穩(wěn)定機(jī)制（四）
> pH調(diào)控下豬血漿蛋白熱誘導(dǎo)納米顆粒的制備、表征及其穩(wěn)定Pickering乳液性能（三）
> pH調(diào)控下豬血漿蛋白熱誘導(dǎo)納米顆粒的制備、表征及其穩(wěn)定Pickering乳液性能（二）
影響鋁粒進(jìn)入鋼液程度排序：渣鋁界面張力>鋼鋁界面張力>鋼渣界面張力
來源：《煉鋼》張 勇，劉 勇，彭集棚，程樹森 瀏覽 1208 次 發(fā)布時(shí)間:2024-08-21

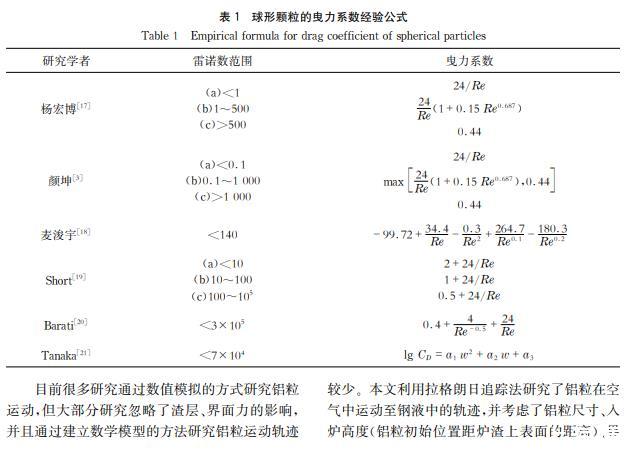

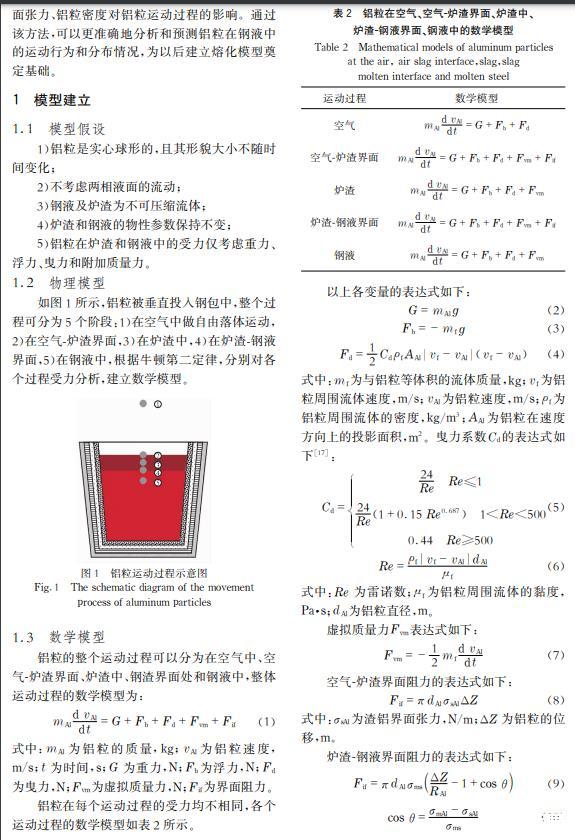

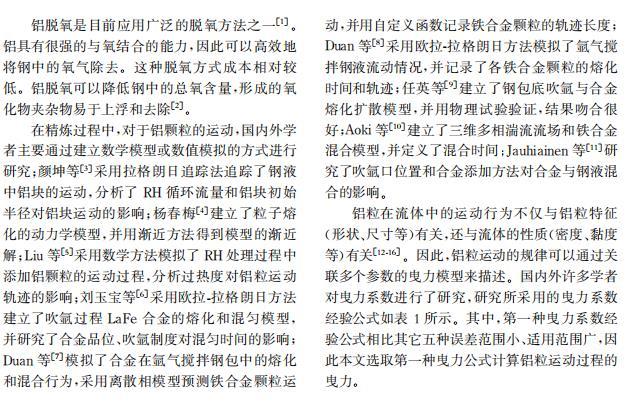

摘要： 二次精煉過程中，鋁是鋼液進(jìn)行脫氧及合金化的主要物料之一，但純鋁的密度小于鋼液，能否穿越渣層與鋼液接觸及接觸時(shí)間對鋁的脫氧效果和鋼中溶解鋁的含量有直接影響。在忽略鋁的熔化、溶解及化學(xué)反應(yīng)的情況下，通過對鋁粒運(yùn)動過程受力分析，建立鋁粒在氣-渣-鋼相內(nèi)的三維運(yùn)動數(shù)學(xué)模型，明晰鋁粒尺寸及入爐高度對鋁粒運(yùn)動軌跡的影響。

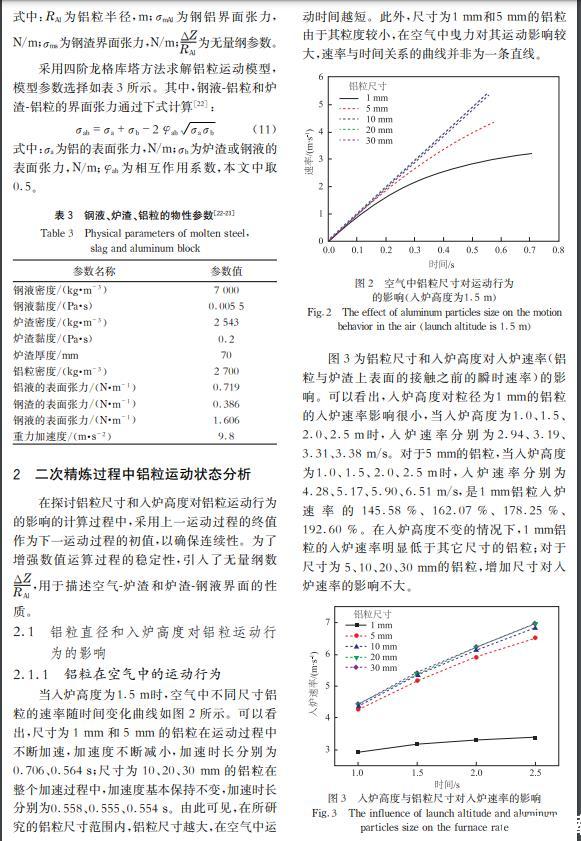

結(jié)果表明：在渣層厚度為70 mm且入爐高度為1~1.5 m的情況下，1 mm和5 mm的鋁粒在渣鋼界面處波動；入爐高度為1 m時(shí)，粒徑為10 mm的鋁粒停留在渣鋼界面處，但在入爐高度為1.5 m及以上時(shí)可以進(jìn)入鋼液；20 mm及以上尺寸的鋁粒可以進(jìn)入鋼液。在入爐高度為1 m時(shí)、30 mm尺寸的鋁粒在鋼液中的停留時(shí)間與深度相較于20 mm的基礎(chǔ)上分別增加22.86 %和50.00 %；在鋁粒尺寸為20 mm時(shí)、入爐高度為1.5 m時(shí)的鋁粒在鋼液中的停留時(shí)間與深度在1 m的基礎(chǔ)上分別增加5.71 %和10.00 %。

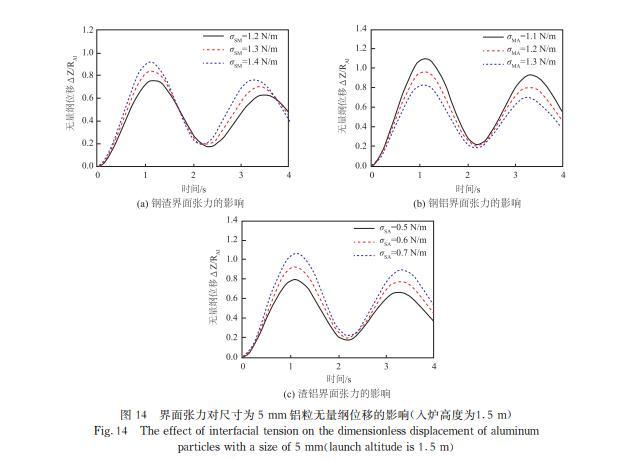

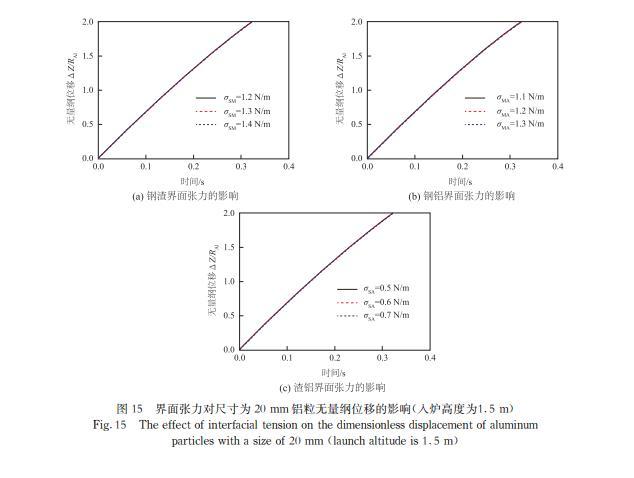

增加鋼渣界面張力、減小鋼鋁界面張力或增加渣鋁界面張力有利于鋁粒進(jìn)入鋼液，而鋁粒的尺寸大于20 mm，界面張力對鋁塊運(yùn)動幾乎沒有影響；增大密度會使鋼芯鋁在鋼液中停留更長時(shí)間，有利于鋼液脫氧。
