合作客戶/
拜耳公司 |
同濟(jì)大學(xué) |
聯(lián)合大學(xué) |
美國保潔 |
美國強(qiáng)生 |
瑞士羅氏 |
相關(guān)新聞Info
-
> 界面張力為22mN/m的柴油-水分離濾紙振動特性研究（二）
> 納米級復(fù)合降凝劑的作用機(jī)制、對含蠟原油表面張力的影響
> 細(xì)胞培養(yǎng)基的理化性質(zhì)粘滯性及表面張力的內(nèi)容
> 磁場強(qiáng)度和磁化時長對除草劑溶液表面張力、噴霧霧滴粒徑的影響（二）
> 4種不同組分的混合溴化鹽表面張力σ-t經(jīng)驗公式系數(shù)與相關(guān)性研究（一）
> 化學(xué)學(xué)得好，杯子刷的更干凈？
> 新型助排劑配方組分、對表/界面性能的影響及助排效果（二）
> 硅丙乳液質(zhì)量分?jǐn)?shù)與粘度、表面張力的關(guān)系及在模擬病害壁畫修復(fù)中的應(yīng)用（四）
> 應(yīng)用單分子層技術(shù)分析磷脂酶與不同磷脂底物特異水解性能：摘要、介紹、材料和方法
> 不同溫度下氟碳鏈長度對表面活性劑理化性能的影響
推薦新聞Info
-
> 泡沫酸液表面張力調(diào)控與無機(jī)礦物溶蝕解堵特性研究（三）
> 泡沫酸液表面張力調(diào)控與無機(jī)礦物溶蝕解堵特性研究（二）
> 泡沫酸液表面張力調(diào)控與無機(jī)礦物溶蝕解堵特性研究（一）
> 烷基化碳量子點表面活性劑合成改性、表面張力、穩(wěn)泡及乳化性能（三）
> 烷基化碳量子點表面活性劑合成改性、表面張力、穩(wěn)泡及乳化性能（二）
> 烷基化碳量子點表面活性劑合成改性、表面張力、穩(wěn)泡及乳化性能（一）
> pH調(diào)控豬血漿蛋白納米顆粒的界面吸附行為與乳液穩(wěn)定機(jī)制（五）
> pH調(diào)控豬血漿蛋白納米顆粒的界面吸附行為與乳液穩(wěn)定機(jī)制（四）
> pH調(diào)控下豬血漿蛋白熱誘導(dǎo)納米顆粒的制備、表征及其穩(wěn)定Pickering乳液性能（三）
> pH調(diào)控下豬血漿蛋白熱誘導(dǎo)納米顆粒的制備、表征及其穩(wěn)定Pickering乳液性能（二）
氟碳-碳?xì)浔砻婊钚詣?fù)配體系表面張力變化規(guī)律與影響因素
來源：精細(xì)石油化工 瀏覽 1986 次 發(fā)布時間:2023-11-07
氟碳表面活性劑具有高表面活性、化學(xué)和熱穩(wěn)定性以及憎水憎油性等特點，廣泛應(yīng)用于紡織工業(yè)、石油化工等行業(yè)。碳?xì)浔砻婊钚詣┑膹?fù)配以及碳?xì)浔砻婊钚詣┖头急砻婊钚詣┑膹?fù)配可以有效提高碳?xì)浔砻婊钚詣┑男阅埽档捅砻婊钚詣┑氖褂贸杀荆殉蔀槿栈I(yè)研究的一個熱點。
筆者研究了氟碳-碳?xì)浔砻婊钚詣?fù)配體系的表面張力及CMC(臨界膠束濃度)的變化規(guī)律，同時研究了其他因素對復(fù)配體系表面張力的影響。
實驗方法
1)使用蒸餾水配制不同濃度的表面活性劑溶液，備用。
2)依據(jù)《GB/T 22237—2008表面活性劑-表面張力的測定》標(biāo)準(zhǔn)，使用K100C表面張力儀，采用板法測定表面活性劑溶液在室溫(25℃)下的表面張力。
3)在室溫25℃下蒸餾水表面張力72.15 mN/m。
表面活性劑的CMC測定

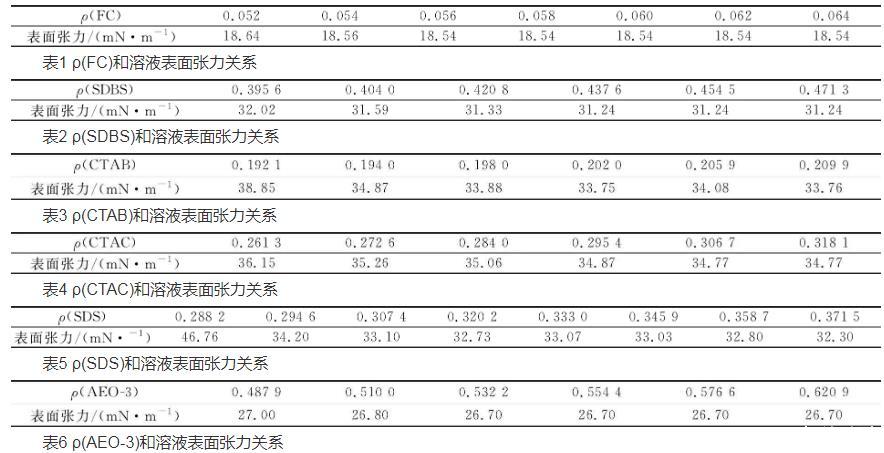

按照實驗方法Hz制備表面活性劑溶液，在室溫下，測定FC、CTAB、CTAC、SDS、SDBS和AEO-3表面活性劑的表面張力，確定CMC，結(jié)果見表1～6。
由表1～6可見，不同表面活性劑的臨界膠束濃度為:FC為0.056 0 g/L，AEO-3為0.532 2 g/L，SDBS為0.437 6 g/L，CTAB為0.202 0 g/L，CTAC為0.306 7 g/L，SDS為0.320 2 g/L，CMC由小到大順序為：FC
表面活性劑協(xié)同效應(yīng)對表面張力的影響

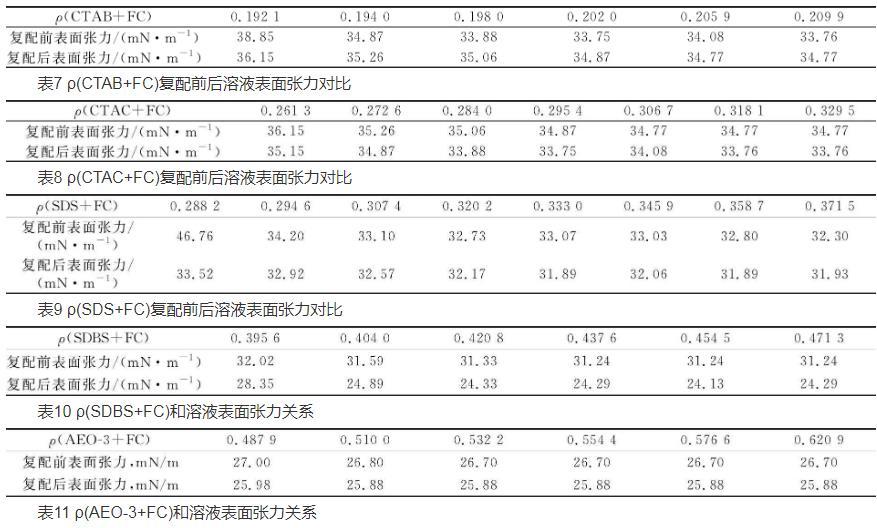

為了更好地提高表面活性劑的性能，降低表面活性劑的應(yīng)用成本，減輕其對環(huán)境的危害。在室溫下，分別測試不同濃度的碳?xì)浔砻婊钚詣┡cFC復(fù)配后表面張力的變化，實驗結(jié)果見表7～11。
由表1可以得出FC質(zhì)量濃度為0.056 0 g/L時表面張力最低，以此為依據(jù)考察不同表面活性劑與FC協(xié)同作用。從表7～11可以看出：在FC質(zhì)量濃度均為0.056 0 g/L時，隨著碳?xì)浔砻婊钚詣舛鹊脑黾樱瑥?fù)配體系的表面張力逐漸下降然后趨于平衡。當(dāng)CTAB濃度為0.192 1 g/L時，復(fù)配后較復(fù)配前下降3 mN/m；當(dāng)CTAC濃度為0.261 3 g/L時，復(fù)配后較復(fù)配前下降1 mN/m；當(dāng)SDS濃度為0.288 2 g/L時，復(fù)配后較復(fù)配前下降14 mN/m；當(dāng)SDBS濃度為0.395 6 g/L時，復(fù)配后較復(fù)配前下降了4 mN/m；當(dāng)AEO-3濃度為0.487 9 g/L時，復(fù)配后較復(fù)配前下降了近1 mN/m。由此可見：氟碳與碳?xì)浔砻婊钚詣?fù)配后，溶液的表面活性相對增強(qiáng)，表面張力明顯降低，依次為SDBS>AEO-3>SDS>CTAC>CTAB。
不同環(huán)境因素對復(fù)配體系的表面張力影響

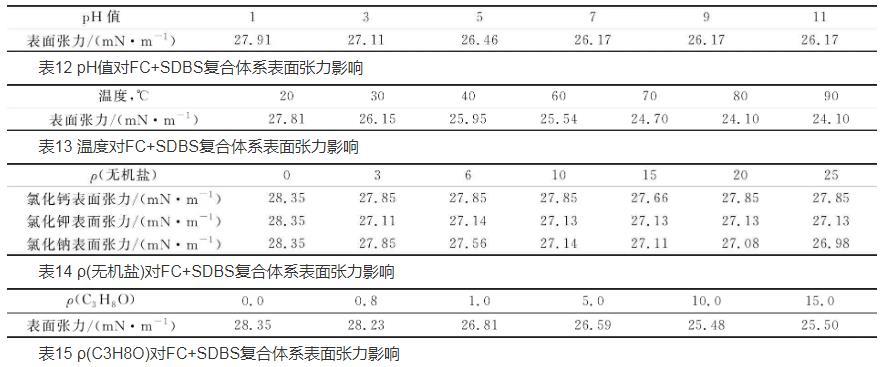

依據(jù)實驗Hz實驗結(jié)果，按照SDBS的0.395 6 g/L與0.056 0 g/L的FC復(fù)配，分別測試pH值、溫度、無機(jī)鹽和溶劑對復(fù)配體系表面張力的影響，結(jié)果見表12～15。
從表12～15可以得出：溶液pH值、溫度、無機(jī)鹽和溶劑對復(fù)配體系的表面張力均有不同程度影響。由表12可以看出,pH值對復(fù)配體系的表面張力影響很大，堿性有利于復(fù)配體系的表面張力降低；由表13可以看出，隨著溶液的溫度升高，加劇活性劑分子運動，使集中在溶液表面的活性物質(zhì)越多，溶液表面張力降低越大；表14考察不同鹽對復(fù)配體系表面張力影響，無機(jī)鹽能夠壓縮表面活性劑的雙電層，減少膠束擴(kuò)散雙電層的厚度，使表面活性劑極性頭基上所帶的電荷對周圍分子的極性頭基作用范圍減弱，溶液表面活性增強(qiáng)，隨著鹽濃度的增加，一價鹽(K+，Na+)較二價鹽對降低溶液表面張力效果顯著，這是由于一價鹽會導(dǎo)致更多的反離子即進(jìn)入吸附層而削弱表面活性離子間的電性排斥，使得表面活性劑之間排列更加緊密。表15考察了溶劑對表面張力影響，加入一定量的醇可以加快表面活性劑分子在水溶液中的擴(kuò)散和在界面的聚集，對降低溶液的表面張力是有益的。
結(jié)論
a.碳?xì)浔砻婊钚詣┡c氟碳復(fù)配較常規(guī)碳?xì)浔砻婊钚詣档腿芤旱谋砻鎻埩Ω佑行АＦ渲蠪C+SDBS復(fù)配效果最好，復(fù)配后較復(fù)配前下降了8 mN/m。
b.隨著溫度升高，加劇活性劑分子運動，使集中在溶液表面的活性物質(zhì)越多，溶液表面張力下降，溫度升高前較常溫下表面張力下降了4 mN/m。
c.堿的加入有助于進(jìn)一步降低復(fù)配體系的表面張力，調(diào)節(jié)pH值至11時表面張力下降了1 mN/m；
d.不同價態(tài)的無機(jī)鹽對溶液表面活性的影響規(guī)律是Ca2+>K+>Na+。
e.在復(fù)配體系中加入一定量的異丙醇將表面張力下降4 mN/m。
