2.2耐鈣鎂能力

模擬蘇里格氣田水中Ca2+、Mg2+含量，配制鈣鎂總量在500～6000 mg/L的二價鹽水溶液，分別評價ASCM和兩種市售耐鹽稠化劑的耐鈣鎂離子的能力，結(jié)果如圖2所示。ASCM耐鈣鎂離子的能力明顯優(yōu)于另外兩種耐鹽稠化劑，當鈣鎂總量達到3000 mg/L時黏度保持率在90%左右，鈣鎂總量達到6000 mg/L時黏度保持率在70%以上，耐鈣鎂能力達到6000 mg/L。這是由于ASCM結(jié)構中的雙尾疏水單體在微疏水作用下賦予聚合物分子鏈良好的延展性和柔韌性，促使聚合物在高鹽水中快速舒展溶脹，同時含有的季銨鹽陽離子、磺酸基團能夠有效減弱高濃度Ca2+、Mg2+對聚合物的屏蔽作用，有利于形成更多的氫鍵結(jié)構，在分子鏈間提供更多的物理“交聯(lián)位點”，保持較大的流體力學體積，提高在鹽水中的增黏效果。

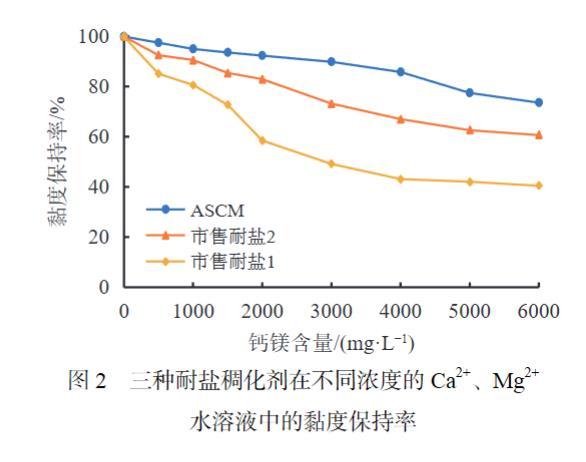

圖2三種耐鹽稠化劑在不同濃度的Ca2+、Mg2+水溶液中的黏度保持率

2.3降阻性能

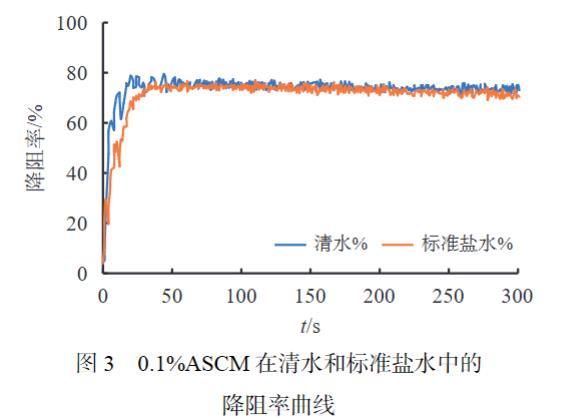

使用CDMZ-IV型管路摩阻儀模擬14 m3/min的施工排量分別測試0.1%ASCM在清水、標準鹽水中的降阻性能，。

在清水中，20 s左右降阻率達到峰值，在標準鹽水中，30 s左右降阻率達到峰值，ASCM溶解快；清水配制的黏滑溜水的降阻率為78%～73%，在高流速循環(huán)剪切5 min后降阻率在73%以上；在標準鹽水配制的滑溜水的降阻率為75%～70%，在高流速剪切5 min后降阻率在70%以上；ASCM具有良好的降阻能力，在高流速連續(xù)剪切下具有良好的穩(wěn)定性。

2.4黏彈性能

黏彈性是評價壓裂液流體性能、懸砂能力的重要指標之一，一般儲能模量（G'）大于其耗能模量（G''）屬于低黏高彈流體，為彈性懸砂機制，可實現(xiàn)低黏度、低摩阻、高強度加砂需求。在室溫下利用MARS40流變儀對1.0%的ASCM溶液進行了頻率掃描。結(jié)果顯示，在0.01～10 Hz掃描頻率范圍內(nèi)，儲能模量始終大于耗能模量，屬于低黏高彈流體，具有優(yōu)良的動態(tài)懸砂能力和低摩阻的性能。

2.5耐溫性能

分別采用清水、氣田水配制壓裂液，參考SY/T 7627—2021《水基壓裂液技術要求》中的方法評價耐溫耐剪切性能，實驗條件為：剪切速率170 s?1，初始溫度30℃，升溫速度3℃/min，升溫至120℃后，恒溫剪切90 min。結(jié)果顯示，1.4%的ASCM在清水中的初始黏度在140 mPa·s左右，在120℃下剪切后黏度在60 mPa·s以上；1.6%的ASCM在氣田水中初始黏度為135 mPa·s，在120℃下剪切后黏度保持在50 mPa·s左右；ASCM具有良好的耐溫耐剪性能，在清水和氣田水中配制的壓裂液的流變性能都能滿足施工需求。

2.6耐高速剪切性

將ASCM稠化劑與兩種耐鹽性能較好的市售耐鹽稠化劑進行對比實驗，評價其耐高速剪切性能及剪切恢復性。實驗條件為：氣田水+1.6%稠化劑，完全溶解增黏后，在170 s?1下剪切2 min，測試初始黏度，然后在2000 s?1下剪切2 min，測試高速剪切黏度損失情況，最后在170 s?1下剪切2 min，測試黏度恢復情況。結(jié)果顯示，采用氣田水配制的ASCM壓裂液初始平均黏度在135 mPa·s，在2000 s?1下剪切2 min后平均黏度為101 mPa·s，黏度損失25%，恢復在170 s?1下剪切2 min平均黏度為122 mPa·s，黏度恢復至初始的90%，市售的兩種耐鹽稠化劑在經(jīng)過高速剪切后黏度損失28%～30%，170 s?1下黏度恢復至初始的70%～80%。經(jīng)高速剪切后，ASCM的黏度恢復率明顯高于另外兩種耐鹽稠化劑，這是由于ASCM結(jié)構中的N,N-二乙基丙烯酰胺提供的雙尾疏水單體能夠增強疏水結(jié)構的動態(tài)穩(wěn)定性，疏水結(jié)構破壞后能夠快速重組聚集，具有較好的耐剪切修復性。

2.7懸砂性能

分別按照“清水+1.2%ASCM”、“返排液+1.4%ASCM”、“氣田水+1.6%ASCM”配制液體，使用20/40目陶粒，按照550 kg/m3的砂濃度模擬靜態(tài)懸砂情況，3種水質(zhì)配制懸砂液在室溫下放置2 h，都無沉砂現(xiàn)象。

分別采用ASCM、兩種市售耐鹽稠化劑，按照1.6%的加量用氣田水配制壓裂液，然后用吳茵攪拌器以2000 r/min轉(zhuǎn)速攪拌2 min，用攪拌后的壓裂液配制550 kg/m3的懸砂液評價懸砂能力。結(jié)果顯示，3種稠化劑配制的壓裂液經(jīng)高速剪切后，懸砂能力差異較大，其中ASCM配制的懸砂能力最好，20 min無明顯沉砂，另外兩種市售耐鹽稠化劑在3 min內(nèi)基本完全沉砂，這說明ASCM具有良好的耐剪切性能，經(jīng)高速剪切后依然保持較為完整的空間網(wǎng)絡結(jié)構，具有較好的懸砂能力。

2.8破膠性能

在95℃下，評價不同破膠劑加量下，不同水質(zhì)配制的壓裂液的破膠情況，配方及實驗結(jié)果。實驗發(fā)現(xiàn)，在0.01%～0.04%調(diào)整破膠劑加量，可實現(xiàn)30～120 min可控破膠，可以通過調(diào)整破膠劑加量實現(xiàn)“期間不破膠，壓后快破膠”的需求。完全破膠后，破膠液清亮透明，破膠液黏度<3 mPa·s，破膠液表面張力在25～27 mN/m，返排液、氣田水配制的殘渣含量小于200 mg/L，清水配制的殘渣含量低至159 mg/L。

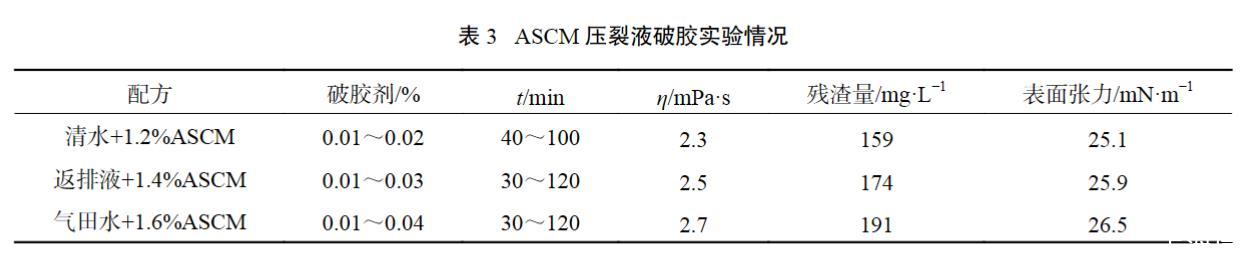

表3 ASCM壓裂液破膠實驗情況

2.9巖心傷害

參考SY/T 5107—2016《水基壓裂液性能評價方法》中的方法分別評價不同水質(zhì)配制的ASCM壓裂破膠液對蘇里格天然巖心滲透率的傷害情況，結(jié)果如表4所示。清水配制的ASCM壓裂液的巖心傷害率小于20%，氣田水、返排液配制的巖心傷害率小于25%，都低于30%，滿足行業(yè)標準要求。這是由于ASCM分子結(jié)構中含有一定量的DEAM，破膠時更易形成小片段的分子殘鏈，同時殘鏈中含有較高比例的親水基團，水溶性較好，因此殘渣少，傷害低。

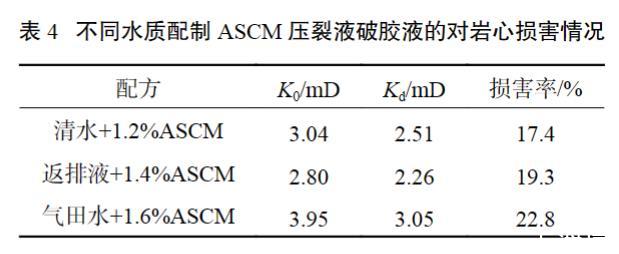

表4不同水質(zhì)配制ASCM壓裂液破膠液的對巖心損害情況
